楔形流量計有什么工作原理？
時間：2019-11-13 12:11:52
點擊：0 次
楔形流量計優選地應用于難以計量的管線流體中，例如空氣夾帶的液體，特別是夾帶的液體，高粘性液體或漿狀液體，它們是磨料或纖維狀的。
它也適用于清潔液體，氣體/空氣和蒸汽。它由測量管組成，測量管在流量元件的前面和后面都有壓力孔，楔形限制器從頂部焊接到測量管中。
在楔子的前面（高壓或動態壓力側）和楔子的后面（靜態或低壓側）測量壓力。通過確定這兩個測量值之間的差（稱為壓差），可以計算出流體的體積流量，因為測量點的所有其他特征都是恒定的。

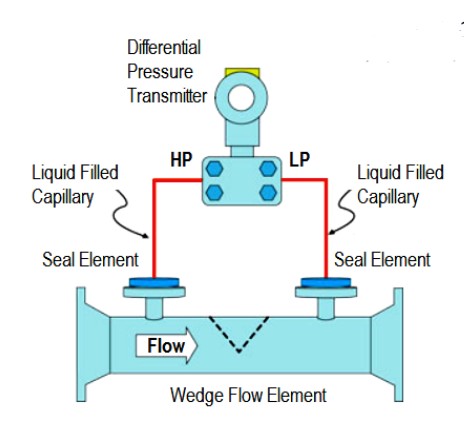

楔形流量計
由于楔形具有等腰三角形的輪廓，因此兩側的形狀相同。因此，可以在兩個方向上進行測量。
類似于節流孔板，管線流體被迫向下，但沿傾斜的”楔形”形狀而不是尖銳的邊緣被引導。壓力開關位于楔形件的上游和下游，并且在所有情況下均配有密封傳感器。
該設備產生的壓差是楔形開口（H）和閥體直徑的函數，” D”值如下圖所示。
可壓縮流量的計算相似，但必須考慮溫度，絕熱膨脹和可壓縮性因素。
在楔形儀的限制下，固體和其他雜物很容易通過。限制器的固有堅固性可抵抗其測量邊緣的損壞。
