泵系統壓力表或壓力傳感器經常損壞，很多時候不是儀表質量問題，而是壓力范圍選型錯誤。如果壓力表量程太小，系統正常運行壓力長期接近滿量程，或者泵啟停、水錘、壓力脈沖時超過量程，壓力表內部波登管會長期受壓變形，最終出現讀數不準、不回零、指針偏移甚至失效。
壓力表量程不能只按“正常工作壓力”選擇，還要考慮最大運行壓力、泵出口壓力波動、壓力脈沖、水錘、閥門動作、泵的 shut-off pressure、系統安全閥設定值。Ashcroft 按 ASME B40.100 的建議說明，正常工作壓力應處于壓力表滿量程的 25%–75%，若存在脈動，最大工作壓力不應超過滿量程的 50%。
普通機械壓力表通常依靠波登管變形帶動指針顯示壓力。當系統壓力長期接近滿量程，波登管會一直處于高應力狀態；如果壓力超過量程，波登管可能失去彈性，導致壓力釋放后指針無法回零。
Boshart 也指出，壓力表量程選擇非常關鍵，通常壓力表量程應為系統工作壓力的兩倍；工作壓力不應超過壓力表量程的 75%，否則波登管會失去彈性，壓力表也會失去精度。
常見后果包括：
| 現象 | 可能原因 |
|---|---|
| 指針長期接近滿刻度 | 量程選小，壓力表長期高負荷工作 |
| 壓力釋放后不回零 | 波登管過載變形 |
| 讀數越來越不準 | 波登管彈性下降或機芯受損 |
| 新壓力表很快又壞 | 系統壓力峰值超過量程 |
| PLC 壓力值與現場壓力表不一致 | 壓力表已失準，或傳感器量程不匹配 |
| 泵啟停時壓力表突然沖滿刻度 | 存在水錘或壓力尖峰 |
例如，泵正常運行壓力是 8 bar，就選擇 0–10 bar 壓力表?？雌饋砹砍虊蛴?，但實際運行中，泵啟動、閥門關閉、止回閥動作、過濾器堵塞或水錘發生時，瞬時壓力可能超過 10 bar。這樣壓力表會頻繁承受超量程沖擊。
更合理的方式是先確認：
正常工作壓力；
最大工作壓力；
泵 shut-off pressure；
安全閥設定壓力；
是否存在壓力脈沖；
是否存在水錘或瞬時壓力峰值。
Ashcroft 也提醒，除工作壓力外，還需要確認 design pressure，因?yàn)樵O(shè)備啟動或其他工況可能出現壓力浪涌或 pressure spikes；如果壓力可能超過壓力表量程的 130%–150%，應選擇更高量程或增加過壓保護。
在往復泵、隔膜泵、柱塞泵、計量泵、高壓泵和頻繁啟停的增壓泵組中，出口壓力往往不是穩定值，而是不斷波動的動態壓力。若仍按穩定壓力選擇壓力表，普通壓力表會長期承受反復沖擊。
Ashcroft 的壓力表選型指南寫明，正常工作壓力應限制在滿量程的 25%–75%；如果工藝存在脈動，最大工作壓力不應超過滿量程的 50%。
示例：
| 正常壓力 | 工況 | 不建議選擇 | 更合理方向 |
|---|---|---|---|
| 6 bar | 穩定供水 | 0–6 bar | 0–10 bar 或合適余量 |
| 6 bar | 有脈動 | 0–10 bar 可能偏小 | 0–16 bar，并配阻尼 |
| 10 bar | 柱塞泵出口 | 0–16 bar 風險較高 | 更高量程 + snubber |
| 4 bar | 水錘明顯 | 0–6 bar 風險較高 | 更高量程 + 過壓保護 |
水錘和瞬時壓力尖峰是壓力表和壓力傳感器損壞的重要原因。WIKA 指出，流體管路中的壓力傳感器經常被過壓損壞，很多損壞分析顯示，實際失效壓力遠高于系統名義壓力；這類高壓峰值常由水錘造成。
這意味著，即使系統平時只有 3 bar、6 bar 或 10 bar，瞬時壓力峰值也可能遠高于正常值。若壓力表或傳感器沒有足夠過壓能力，就會出現：
壓力表指針打滿；
傳感器膜片變形；
4–20mA 信號異常；
高壓報警誤觸發；
儀表頻繁損壞。
正常工作壓力是泵系統大部分時間運行的壓力值。壓力表不應長期運行在滿量程附近。對于穩定壓力工況，推薦讓正常工作壓力處在壓力表量程的中間區域，方便讀取并延長使用壽命。
AMETEK 建議，壓力表量程通?？蛇x擇工作壓力的兩倍，并且工作壓力應限制在壓力表量程的 75% 以內；若遇到壓力脈動，工作壓力應限制在量程的三分之二以內。
泵系統選型不能只看正常壓力，還要確認最大壓力：
泵最高出口壓力；
閥門關閉時的壓力；
止回閥關閉沖擊；
過濾器堵塞時壓力；
安全閥開啟壓力；
泵 shut-off pressure；
水錘峰值。
如果現場存在明顯壓力沖擊，應選擇更高過載能力的壓力表或壓力變送器，并增加 snubber、pulsation dampener 或 pressure limiting valve。
如果系統有壓力脈動，不要讓正常壓力長期超過滿量程的 50%–65%。脈動會讓波登管、機芯和傳感器膜片反復受力，量程余量不足時更容易損壞。
量程不能盲目選太大。量程過大雖然不容易超量程，但讀數分辨率會變差。例如系統正常壓力 2 bar，如果選擇 0–40 bar 壓力表，現場讀數會很不直觀。
正確做法是：在安全余量和讀數精度之間取得平衡。
| 表現 | 可能問題 |
|---|---|
| 指針長期在 80%–100% 滿量程 | 量程偏小 |
| 泵啟動時指針?biāo)查g打滿 | 有壓力沖擊或水錘 |
| 壓力表不回零 | 長期過載或波登管變形 |
| 壓力表讀數偏低 | 波登管彈性下降 |
| 傳感器零點漂移 | 膜片過載或壓力沖擊 |
| 壓力開關誤報警 | 壓力峰值觸發保護點 |
| 同型號壓力表反復損壞 | 不是單表問題，而是選型或工況問題 |
穩定壓力工況下，正常壓力建議處于壓力表量程中段；脈動壓力工況下，應留出更大余量。Ashcroft 和 ASME B40.100 相關建議都強調：穩定工況下正常壓力應在滿量程 25%–75% 內，脈動工況下最大工作壓力不應超過滿量程 50%。
如果泵系統可能出現瞬時壓力峰值，應增加：
pressure limiting valve；
snubber；
pulsation dampener；
surge suppressor；
遠傳安裝或毛細管；
具備更高過載能力的 pressure transmitter。
WIKA 說明，保護壓力傳感器和壓力表免受壓力浪涌影響的方法之一，是縮窄通向膜片的壓力通道，或使用 snubber 一類裝置。
泵出口閥門關閉或流量接近零時，出口壓力可能接近泵的 shut-off pressure。若壓力表量程只按正常流量下的壓力選擇，就可能在異常工況下超量程。
壓力變送器不是“電子式”就能避免超量程。量程選小、過壓能力不足、水錘嚴重時，傳感器膜片也會受損。對于 PLC / VFD / control panel 應用，應同時考慮：
測量量程；
過載壓力；
爆破壓力；
輸出信號；
響應時間；
是否需要阻尼保護。
在泵出口和泵房巡檢場景中，NOIKE-AH digital pressure gauge 可用于現場壓力顯示。對于容易出現壓力沖擊的測點，應配合 snubber 或 pressure limiting device，避免儀表長期承受超量程壓力。

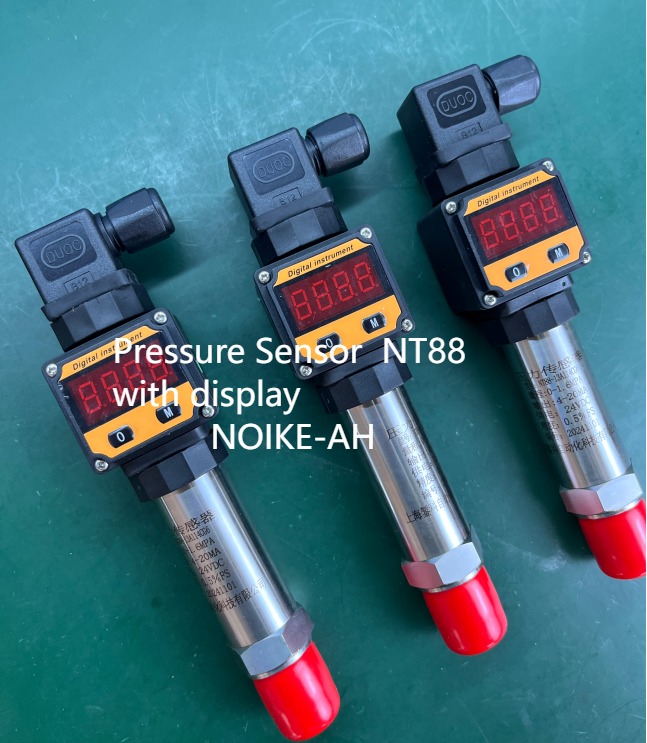

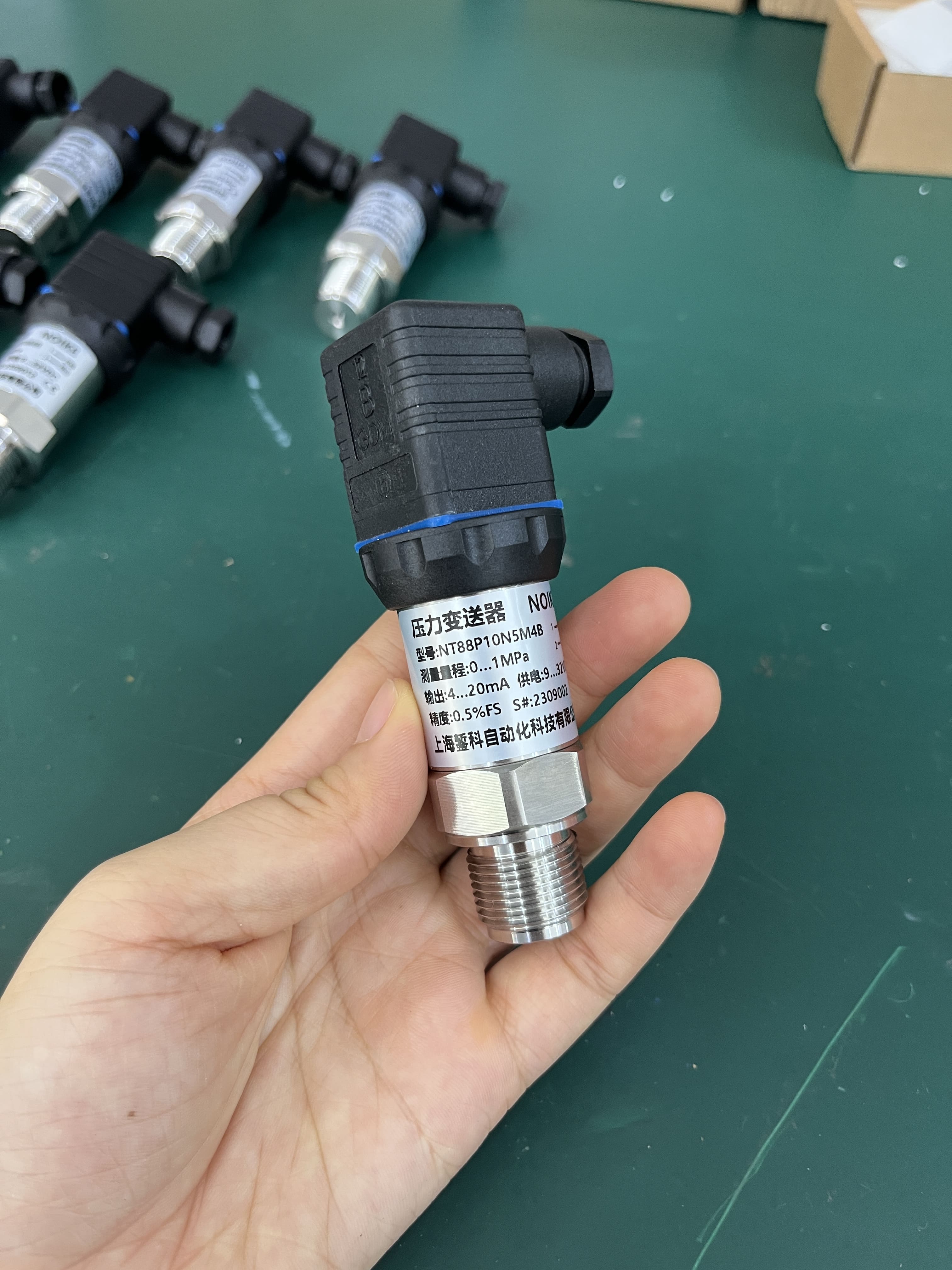

NOIKE-AH pressure transmitter 可將泵系統壓力轉換為 4–20mA、HART 或 Modbus 等信號，接入 PLC、VFD 或 control panel。NOIKE-AH 官網顯示，產品線包括 pressure sensors and transmitters，并支持 4–20mA/HART/Modbus 等輸出能力。
NOIKE-AH intelligent pressure switch 可用于設置高壓報警、低壓報警和保護輸出。當系統壓力接近危險范圍時，控制柜可以提前報警或停機，避免壓力表、壓力傳感器和泵系統長期處于過壓風險中。
| 應用場景 | 推薦方案 | 作用 |
|---|---|---|
| 普通現場讀數 | Digital Pressure Gauge | 現場壓力顯示 |
| 泵出口壓力監測 | Pressure Transmitter | 輸出連續壓力信號 |
| 高壓報警 | Intelligent Pressure Switch | 超壓報警和保護聯鎖 |
| 有壓力脈沖 | Gauge / Transmitter + snubber | 防止瞬時沖擊損壞儀表 |
| 水錘明顯 | Pressure instrument + pressure limiting device | 保護壓力表和傳感器 |
| 高可靠泵組 | Transmitter + Switch + Digital Gauge | 監測、報警、顯示三合一 |
泵系統壓力范圍選型錯誤，是壓力表長期超量程和頻繁損壞的常見原因。正確選型不能只看正常工作壓力，而要同時考慮最大壓力、脈動、水錘、泵 shut-off pressure、閥門動作和安全閥設定。
更可靠的做法是：
確認正常工作壓力；
確認最大壓力和瞬時壓力峰值；
穩定工況讓工作壓力處于量程中段；
脈動工況留出更大余量；
必要時增加 snubber、pulsation dampener 或 pressure limiting valve；
壓力表、壓力變送器和壓力開關都要按真實工況選型。
NOIKE-AH 推薦使用 digital pressure gauge 做現場顯示，使用 pressure transmitter 做連續壓力監測，使用 intelligent pressure switch 做高低壓報警和保護。對于長期超量程、水錘或壓力脈沖明顯的泵系統，應配合阻尼或過壓保護裝置，減少儀表損壞和售后誤判。
