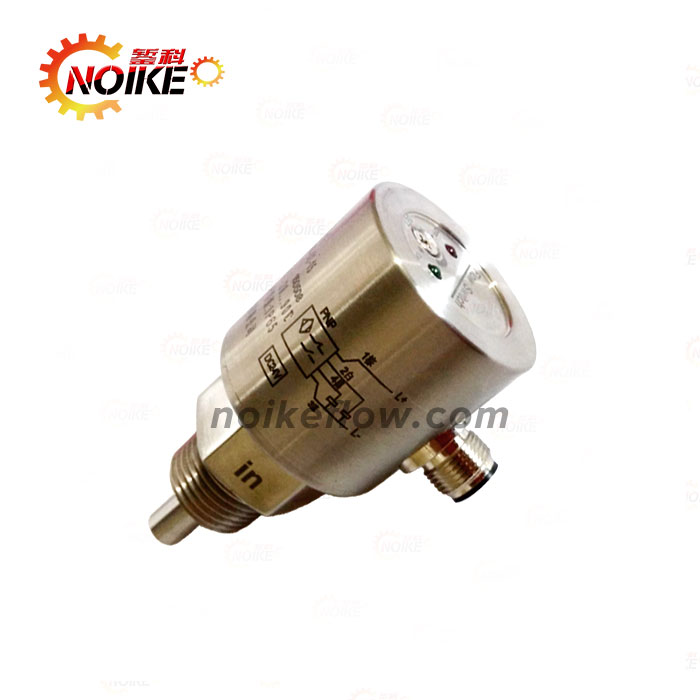

熱導式流量開關NK-55型

原理，結構

熱導式流量開關，基于熱式原理在封閉的探頭內包含兩個電阻，其中一個被加熱作為探測電阻，另一個未被加熱作為基準電阻，當介質流動時，加熱電阻上的熱量被帶走，電阻值被改變，兩個電阻差值被用作判斷流速的依據。探頭采用抗結垢涂層，能有效防止管道內水垢、銹垢等污垢附著，抗污能力更強，工作更穩定。

特點

獨有錐形探頭設計，能有效防止介質中纏繞物的纏繞。全防水殼體設計，獨有防水調節旋鈕，不用拆卸密封螺絲，即可任意調節，方便更可靠。適用管徑范圍大，隨意調節設定點，可選防腐型，耐壓最高達100Bar指示燈直接顯示流量，可選繼電器。

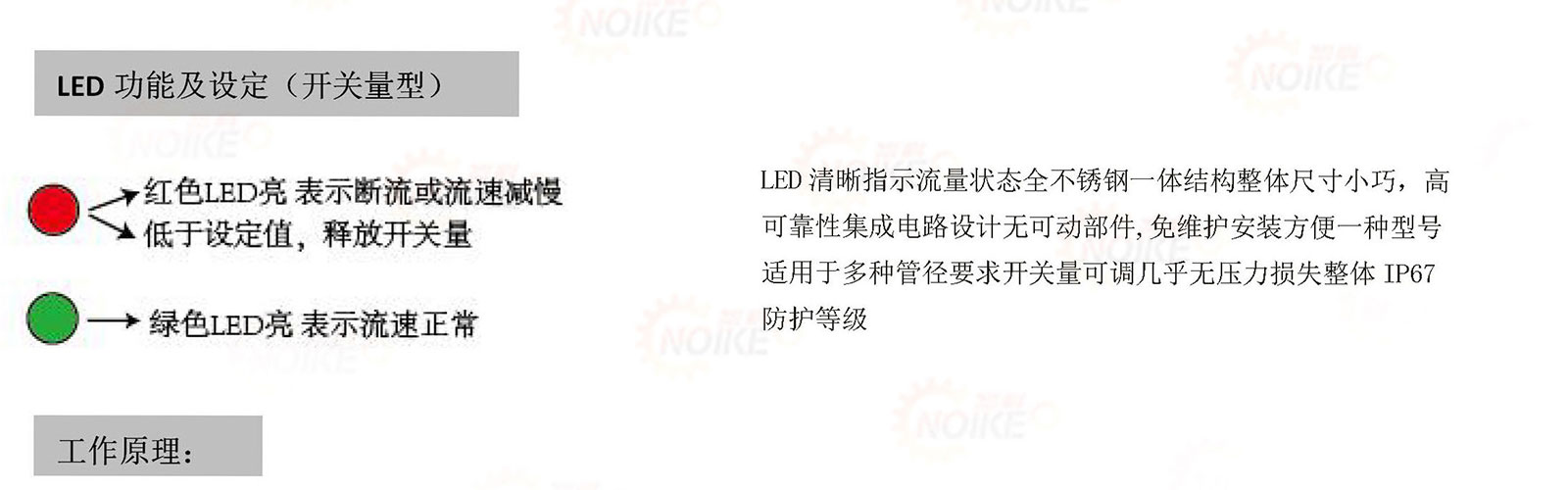

NK-55系列熱導式流量開關可對管道中的液體流動情況進行實時監控，無活動部件。免維護，安裝方便。一種型號是用于名種管徑要求，提供開關量輸出，并采用2個LED實時顯示流體流速狀杰，實現下列監控功能:介質流動，降低/提高流速:介質存在/不存在;介質流動/靜止;監控管道內流體流速大小、斷流監測或防止泵的空轉。被廣泛應用于石油化工、電力、治金、鋼廠、造紙、食口品加工、水處理、電池廠等行業。氣液兩用型，可用于氣動和液壓系統，可用于循環水，切割液及潤滑油的斷流監測，以及泵的空轉保護。

技術參數：

設定范圍: 1--150cm/s(水)，

3...300cm/s(油)，20...2000(空氣)

信號輸出:PNP、NPN、繼電器常開+常閉(SPDT)供電:24V士20%DC

接通電源:最大400mA(PNP或NPN型)

最大1A48VAC/DC(繼電器型)

空載電流: 最大80mA流量指示:LED排(2個)設定方式:電位計設定耐壓范圍: 100bar

介質溫度變化:≤4℃/s

響應時間:1..-13s，典型值2s初始化時間:約8s

電氣保護:反相，短路，過載保護

防護等級: IP67

介質溫度: -20---90℃環境溫度: -20...80℃

儲存溫度: -20...100℃

接線方式: M12接插件

材 質:探頭:不銹鋼(304)外殼:不銹鋼(304)

重復精度: 士2%

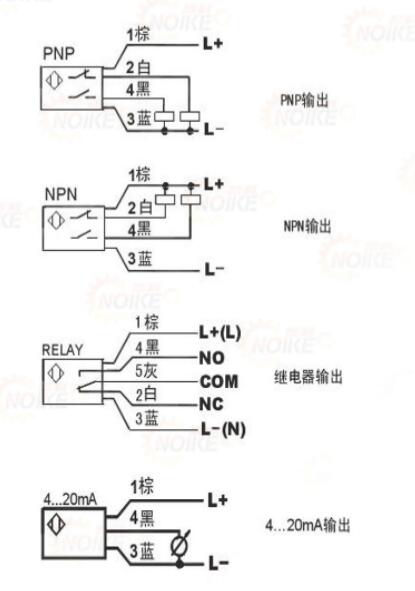

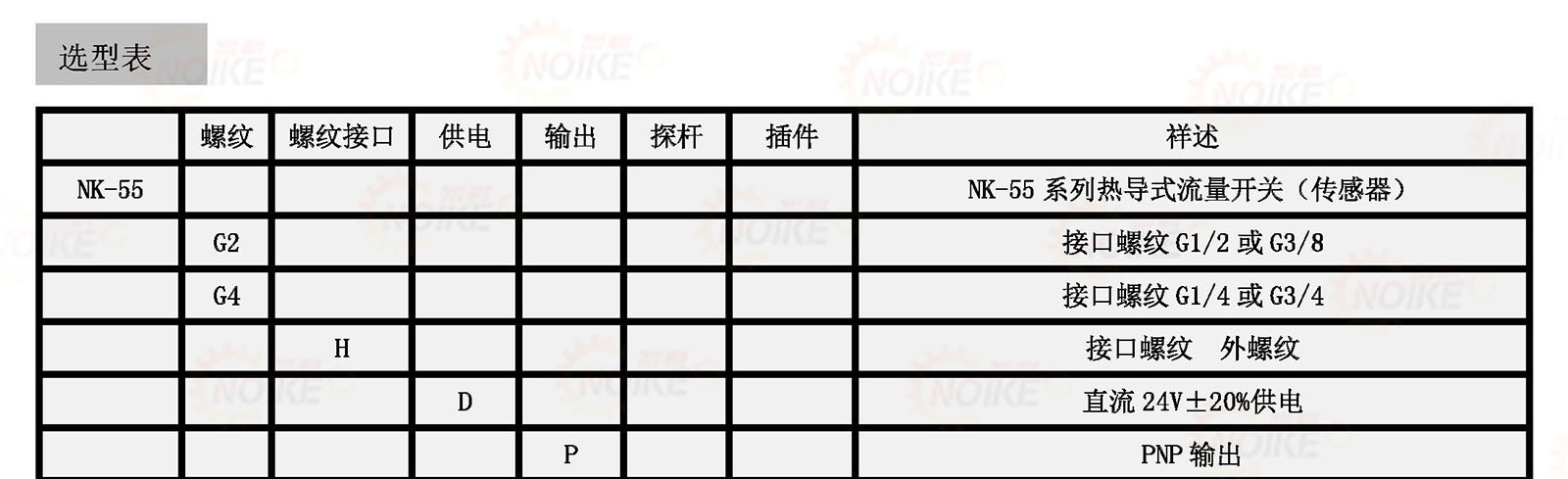

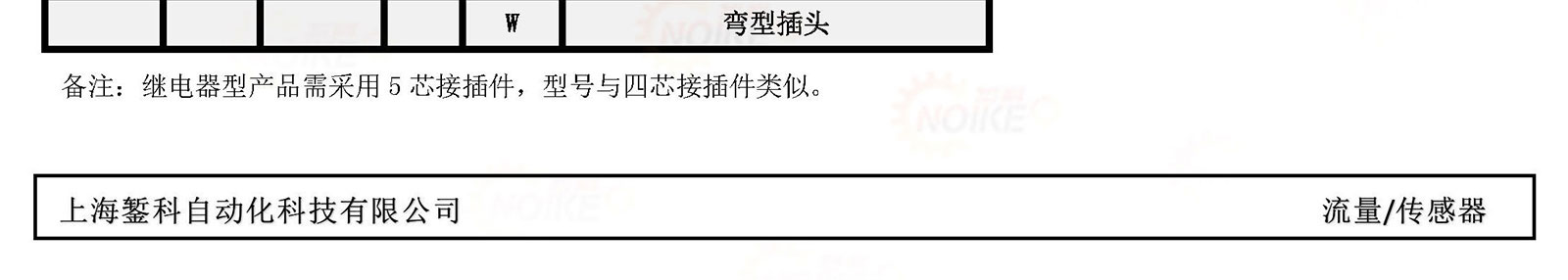

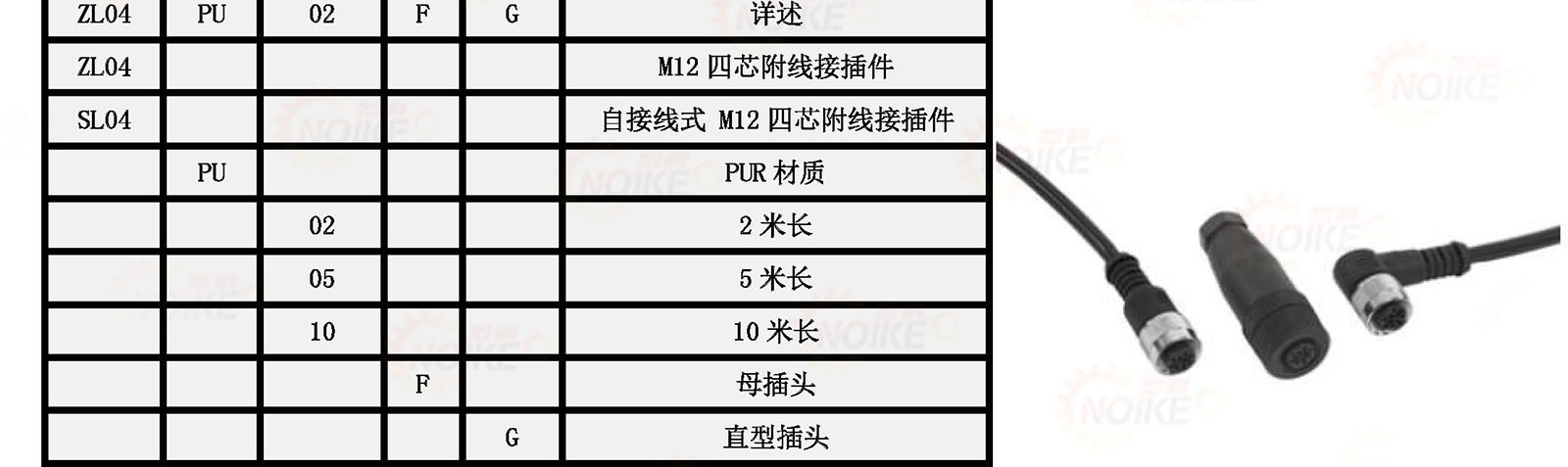

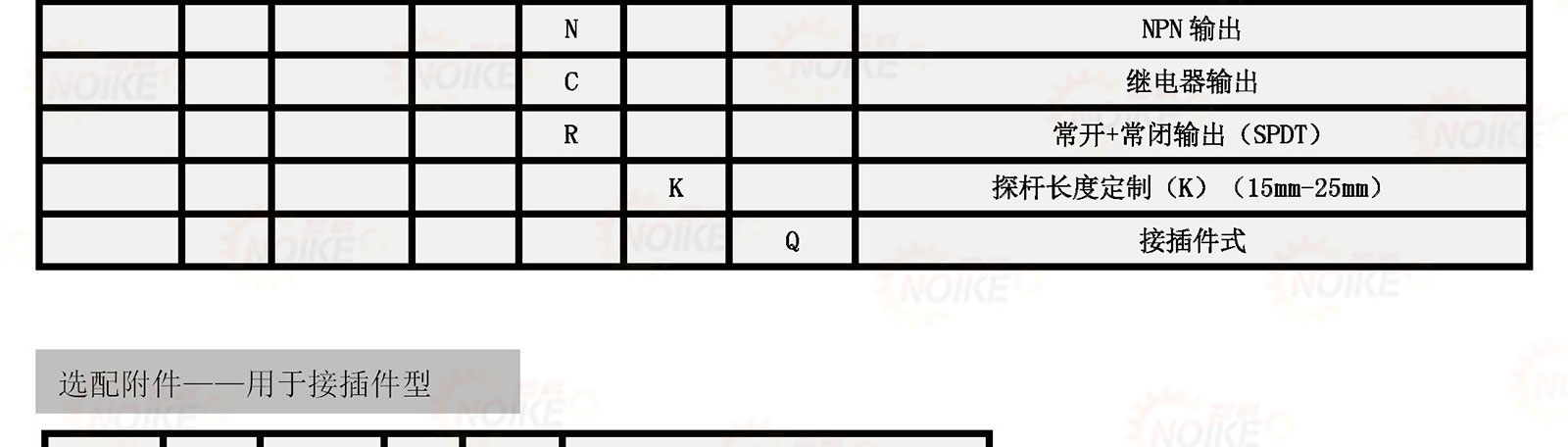

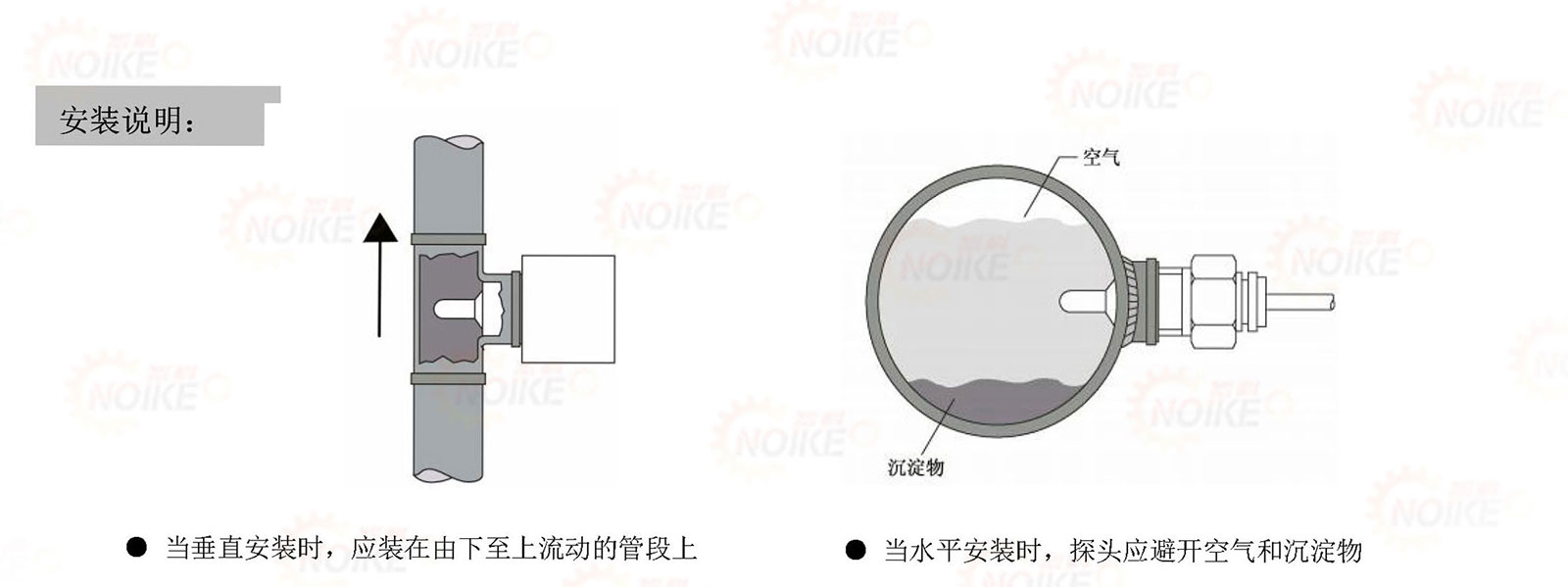

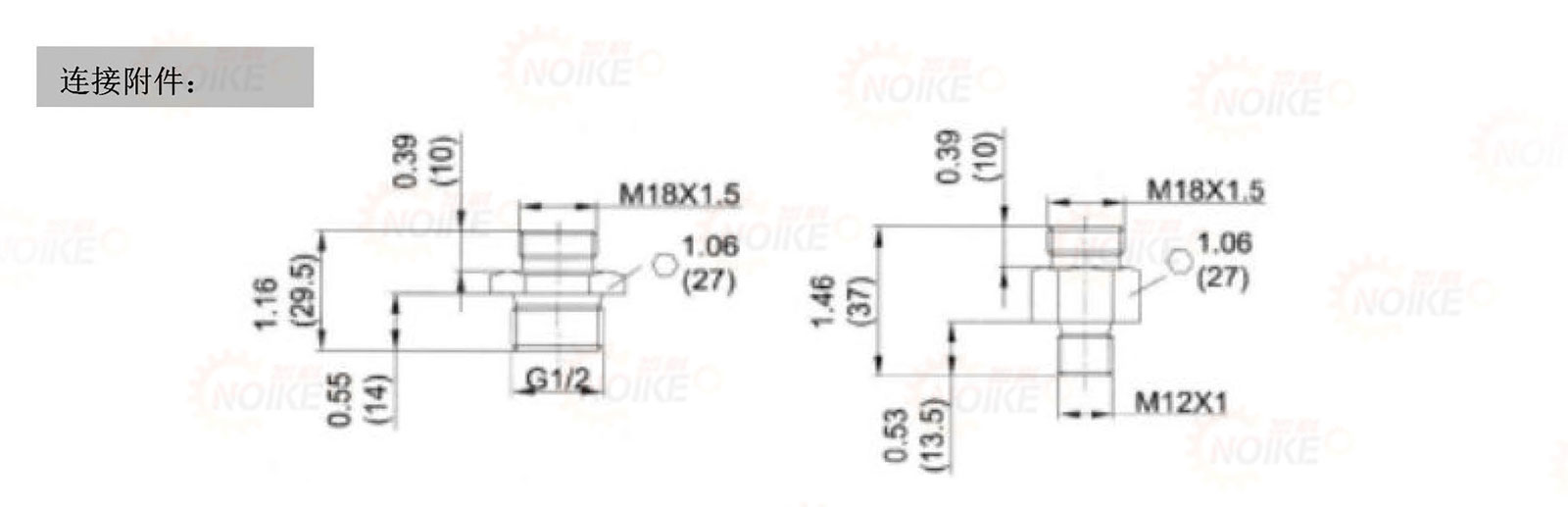

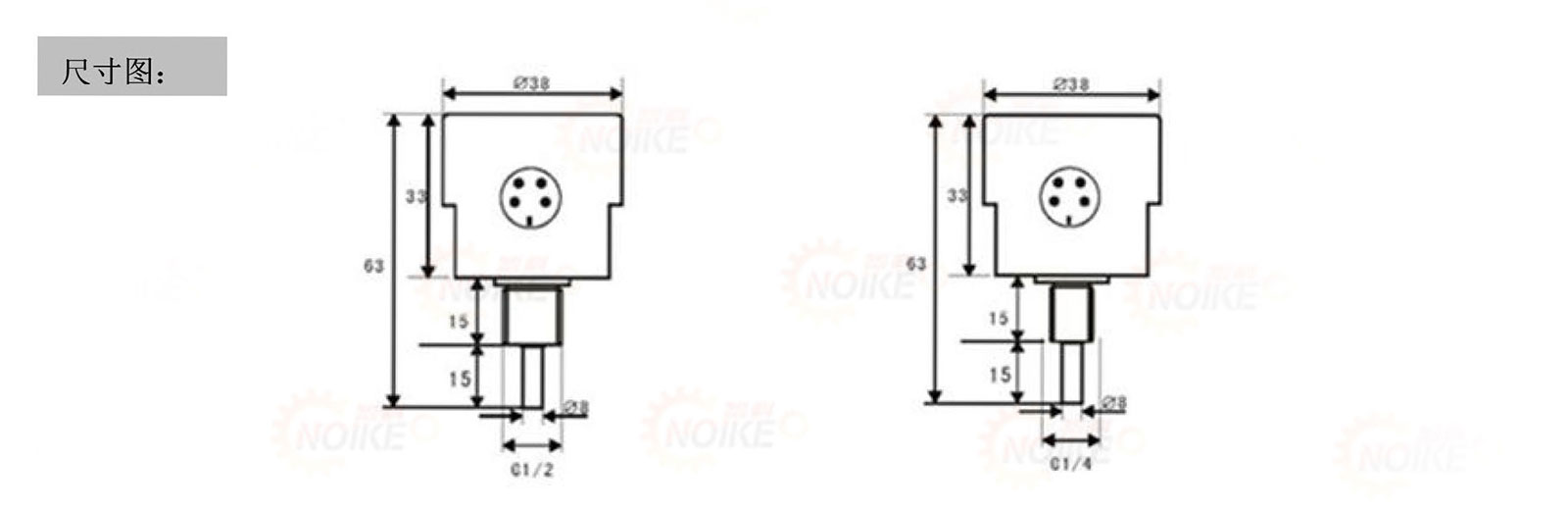

接線圖：

NK-55系列熱導式流量開關是基于熱交換原理設計的。探頭內置發熱模塊及感熱模塊，流量開關的熱傳導同介質的流速密切相關，測量時，由發熱模塊發出熱量，如果管道內沒有介質流動，則感熱模塊接收到的熱量是一個固定值當有介質流動時，感熱模塊所接收到的熱量將隨介質的流速變化而變化，感熱模塊將這溫差信號轉化成電信號，再通過處理器將其轉換為對應的標準模擬量信號或接點信號輸出，流量開關通過這個信號對介質的流速進行顯示及控制。
