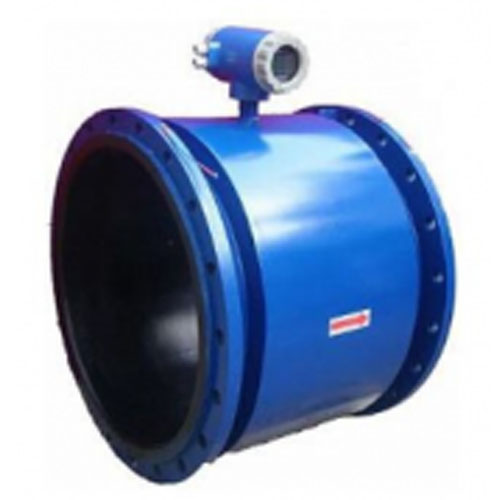

防爆型電磁流量計測量原理是基于法拉第電磁感應定律，防爆型電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接稱為分離型電磁流量計。
防爆型電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。
產品特點：
1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響;
2、測量管內無阻礙流動部件，無壓損，直管段要求較低;
3、系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇;
4、轉換器采用新穎勵磁方式，功耗低、零點穩定、***度高。流量范圍度可達1500：1;
5、轉換器可與傳感器組成一體型或分離型;
6、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠;
7、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量;可顯示.莊、反流量，并具有多種輸出：電
流、脈沖、數字通訊、HART;
8、轉換器采用表面安裝技術SMT，具有自檢和自診斷功能;
一般工業用防爆型流量計被測介質流速以2～4m/s為宜，在特殊情況下，***流速應不小于0.2m/s，應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦;對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。
在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：
Q=pi;D2V/4
Q:流量(㎡/h)D:管道內徑V：流速(m/h)
防爆型流量計的量程Q應大于預計的流量值，而正常的流量值以稍大于流量計滿量程刻度的50為宜。
防爆型電磁流量計參考流量范圍：
|
口徑mm |
流量范圍m3/h |
口徑mm |
流量范圍m3/h |
|
phi;15 |
0.06~6.36 |
phi;450 |
57.23～5722.65 |
|
phi;20 |
0.11～11.3 |
phi;500 |
70.65～7065.00 |
|
phi;25 |
0.18～17.66 |
phi;600 |
101.74～10173.6 |
|
phi;40 |
0.45～45.22 |
phi;700 |
138.47～13847.4 |
|
phi;50 |
0.71～70.65 |
phi;800 |
180.86～18086.4 |
|
phi;65 |
1.19～119.4 |
phi;900 |
228.91～22890.6 |
|
phi;80 |
1.81～180.86 |
phi;1000 |
406.94～40694.4 |
|
phi;100 |
2.83～282.60 |
phi;1200 |
553.90～55389.6 |
|
phi;150 |
6.36～635.85 |
phi;1600 |
723.46～72345.6 |
|
phi;200 |
11.3～1130.4 |
phi;1800 |
915.62～91562.4 |
|
phi;250 |
17.66～176.25. |
phi;2000 |
1130.4～113040.00 |
|
phi;300 |
25.43～2543.40 |
phi;2200 |
1367.78～136778.4 |
|
phi;350 |
34.62～3461.85 |
phi;2400 |
1627.78～162777.6 |
|
phi;400 |
45.22～4521.6 |
phi;2600 |
1910.38～191037.6 |
防爆型電磁流量計主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，防爆型電磁流量計廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。
