葉輪流量計工作原理
時間：2019-11-26 11:11:54
點擊：0 次
由于被測量氣流施加的力，兩個設計為八字形橫截面的旋轉葉輪沿相反方向旋轉。葉輪的形狀可防止接觸，同時葉輪之間的間隙保持恒定。
葉輪流量計
測量室外部的齒輪傳動裝置使葉輪同步。在每個旋轉過程中，四個月牙形的體積移動通過測量室。轉數與流量成正比。使用可調節的細齒齒輪系將旋轉耦合到累加器。
隨壓力下降而變化的不可測流量流過這些間隙。負誤差通過調整來補償。流動的粘度在高壓下增加并且減小了間隙中的損失，這補償了由于較高的壓差而可能存在的較高的損失。
流量排放中的脈動可能導致連接到流量計的管道系統振動。如果發生共振，可能會產生巨大的噪音和突然的壓力下降。這種情況不應該發生。如有必要，應使用噪聲或脈動阻尼器。

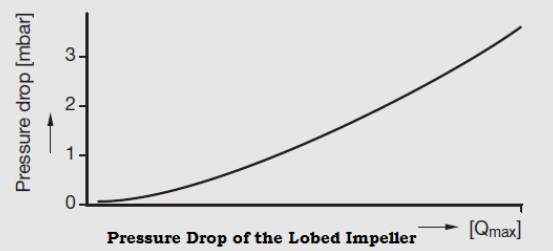

壓降是由儀表中的機械阻力和動態阻力引起的。動態部分隨著負載的增加而明顯增加。
葉輪流量計打滑很容易受到污染。由于污染會影響壓降，因此必須對其進行監控并在需要時清潔儀表。
好處：
出色的氣體測量測量精度
無需入口和出口部分
無需外部電源
局限性：
體積累加器
僅用于氣體
活動部件，磨損
零流量通過固體雜質時發生堵塞
急于快速改變
在高差壓下也會受到快速變化的影響，有超速的危險
監控方式
